一、JDSG-1防爆火災聲光報警器概述

JDSG-1防爆火災聲光報警器（簡稱報警器）為非編碼型報警器，適用于安裝在含有ⅡB（ⅡC）級T6溫度組別的爆炸性氣體環境場所，當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。報警器也可同手動報警按鈕配合使用,達到簡單的聲，光報警目的。報警器可以和國內外任何廠家的火災報警控制器配套使用。報警器采用LED超高亮發光管，180℃清晰可視，具有工作穩定，使用壽命長,功耗低的特點。

本產品符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》、GB3836.2--2000《爆炸性氣體環境用電氣設備第2部分：隔爆型”d”》及GB3836.4--2000《爆炸性氣體環境用電氣設備第4部分：本質安全型”i”》的要求。經--指定的檢驗單位檢驗合格，并取得了防爆合格證書。

二、JDSG-1防爆火災聲光報警器技術特性

防爆標志：Exd（ib）ⅡBT6；Exd（ib）ⅡCT6
工作電壓：DC24V；AC220V
報警電流：≤100mA(DC24V)
頻閃頻率：60次/min
聲響強度：90～100dB
聲響形式：消防聲；警車聲；救護車聲
使用環境：
溫度：-20℃～+50℃
相對濕度：≤95％不結露
大氣壓力：80kPa～110kPa
重量：1.2kg
三、JDSG-1防爆火災聲光報警器結構特征

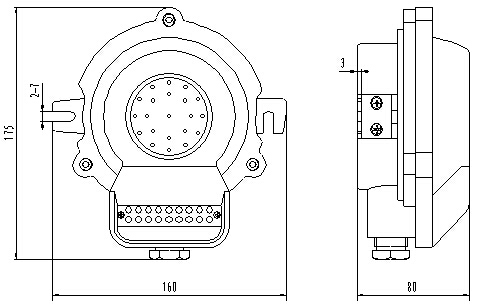

1、防爆火災聲光報警器外形實體圖如圖1所示。

圖1  防爆火災聲光報警器外形圖

2、安裝與布線

警告：安裝之前，請切斷回路的電源并確認全部底座已安裝牢靠。

布線方式：鋼管布線、電纜布線（電纜選用、電纜引入）

接線方式：二線制

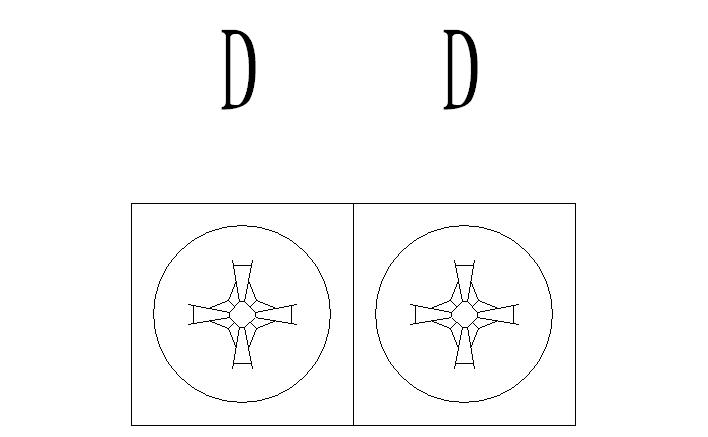

接線端子示意圖：

D、D為DC24V電源（無極性）

電纜選用：截面積S=1mm2的通用電纜

電纜引入：ⅡB級采用封口螺帽壓緊密封圈結構

ⅡC級采用密封填料函結構
