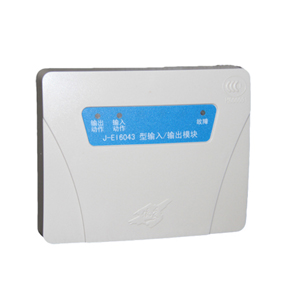

依愛J-EI6043型輸入/輸出模塊
時間：2018-10-18 13:06:08 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-18/b973e5e03c52795a718c95f403538281.jpg)
電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，安裝調試方便。
輸入、輸出端口可單獨編程，分別使用，亦可組合使用。
可檢測設備側信號輸入線及輸出線斷路故障。
可檢測24V斷線故障。
新型插拔式結構，安裝、接線方便。

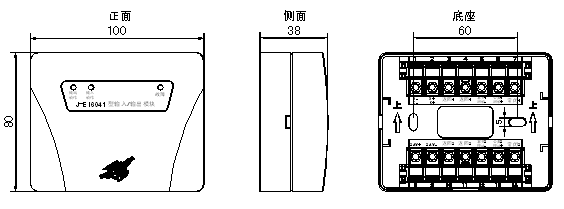

二、J-EI6043輸入/輸出模塊外形及安裝尺寸
| 型號 | J-EI6043 |
| 使用環境溫度 | 10C +50C |
| 使用環境濕度 | ＜95RH（不凝露） |
| 總線工作電壓 | 24V脈動電壓 |
| 線 制 |
兩總線（無極性） DC 24V電源（有極性） |
| 24V 電源 | DC 24V1015 |
| 監視電流 | ＜0.35mA（總線）；＜1.0mA（DC24V） |
| 總線長度 | ≤2000m |
| 動作電流 | ＜1.5mA（總線）；＜25mA（DC24V） |
| 負載電阻 | 1/4W 47k （白色套管） |
| 繼電器觸點 | 一組常開常閉, DC30V/5A |
| 外殼防護等級 | IP30 |
安裝
輸入/輸出模塊一般安裝在受控設備附近，也可集中安裝于模塊箱內。
安裝模塊時，先用M4螺釘將底座固定在DH86預埋盒上，接線完畢后，將模塊扣合在底座上。
接線
不可直接控制交流強電，應通過中間繼電器轉換！
模塊的“返回”端應接設備的無源觸點，不能接有源信號！

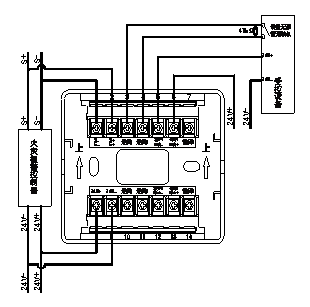

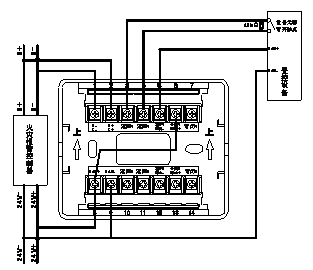

S+和S-接系統總線，無極性連接。“常開1”、“公共1”和“常閉1”對應內部繼電器的一組觸點；接線示意圖為a.若在底座上將24V+與公共端短接，則為有源輸出，接線示意圖為b.
“返回1”應并接47kΩ負載電阻，若返回端需連接外部設備，則將相應的負載電阻移至外部設備處并接。請勿控制聲光和警鈴。
