皓安HM3001常閉防火門監控模塊 單門
時間：2019-04-03 15:15:29 品牌：
![[!--oldtitle--]](/d/file/fanghuomen/2019-04-03/4117cadf5ae54183c7d058f64606c74c.jpg)
HM3001常閉防火門監控模塊是一種總線制控制接口設備，符合--標準GB29364-2012《防火門監控器》要求。該模塊用于監視防火門開、閉狀態。
HM3001常閉防火門監控模塊采用插拔式結構，方便施工安裝，外形大方美觀。
二、HM3001常閉防火門監控模塊特點1. 二總線，無極性連接；
2. 內置高性能微處理器；
3. 準確區分輸入線開路（輸入線故障）、門關閉、門開啟三種狀態；
4. 總線與輸入端之間完全隔離設計；
5. 軟硬件濾波技術，提高模塊的抗干擾能力；
6. 采用新插拔式結構，接觸可靠，方便安裝、更換，便于施工。
三、HM3001常閉防火門監控模塊參數1. 總線協議：H1協議
2. 工作電壓:
總線工作電壓：總線24V（15V～28V脈沖電壓）
3. 工作電流：
1) 總線靜態電流：≤500uA
2) 總線動作電流：≤1.0mA
4. 線制：
總線：二線制，無極性
5. 編碼方式:電子編碼，編碼地址碼不大于200
6. 模塊的狀態指示：
1) 正常監視狀態：反饋指示燈(紅色)周期性閃亮
2) 故障狀態：故障指示燈(黃色)常亮
3) 輸入反饋狀態：反饋指示燈(紅色)常亮
7. 使用環境:溫度-10℃～+55℃相對濕度≤95%RH，不凝露
8. 顏色:白色
9. 重量:150g
10. 外形尺寸：108.0mm×86.0mm×38.5mm

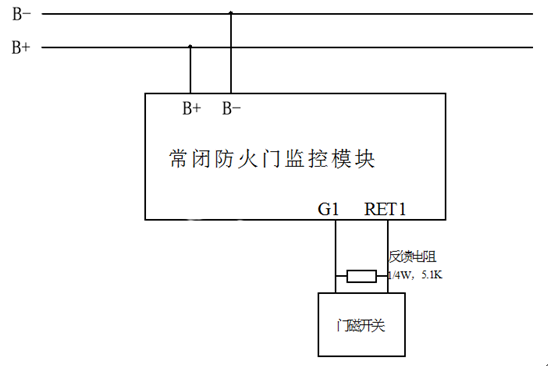

四、HM3001常閉防火門監控模塊接線
B+、B-：總線輸入接口，用于模塊與控制器通信和參數設置，無極性。
RET1、G1：防火門無源觸點信號輸入端子，實現輸入檢線和監視防火門關閉、開啟狀態。
現場接線時需要在反饋輸入端RET1、G1接1/4W5.1K反饋電阻，反饋電阻應接在被控設備端。
注：如果終端設備開關檢測內部已并聯5.1K電阻，則不需要外接反饋電阻。
