一、EST3智能火災報警控制器概述

EST3系列火災報警控制器（聯動型）式聯合技術消防安防公司（UTCFS）為中，大型及超大型建設項目開發的，是迄今為止-先進，-靈活的綜合安全系統

二、EST3智能火災報警控制器系統容量

1.每個回路擁有125個分布智能特征探測器地址和125個分布智能特征模塊地址。其中，125個分布智能特征探測器若配置繼電器底座，還可增加125個輸出點

2.1臺標準的EST3火災報警控制器可根據要求配置1~10個回路，共1250個分布智能特征探測器地址和1250個分布智能特征模塊地址

3.EST3火災報警控制器的系統容量可綜合項目規模、不同建設時期等因素，按世紀需要進行靈活配置，對于超大型建設項目，可將64臺火災報警控制器組成Peer-to-peer多重優先令牌無主網絡，系統可擁有160000個地址，即80000個分布智能特征探測器和80000個分布智能特征模塊

三、EST3智能火災報警控制器布線方式

回路信號線無需采用雙絞線和屏蔽線，采用普通導線（防火阻燃符合消防要求）即可。回路線的傳輸距離可達3028米(-大捷徑），回路布線方式可根據實際工程需要進行選擇環形（CLASSA）或分支形（CLASSB）

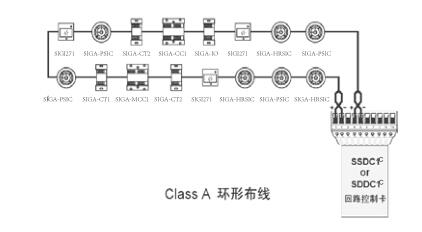

環形（CLASSA）

信號線由回路控制卡引出，以環形方式連接智能特征系列外圍設備后，從-末端設備再將信號線返回回路控制卡

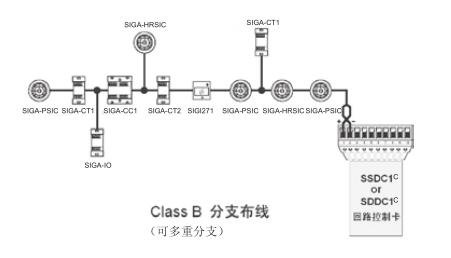

分支形（CLASSB）

信號線由回路控制卡引出，以T形方式連接智能特征系列外圍設備，信號線連接各分支線路上的智能特征系列外圍設備后，不再返回回路控制卡

每個回路的分支數不能超過124個（但可以多重分支）

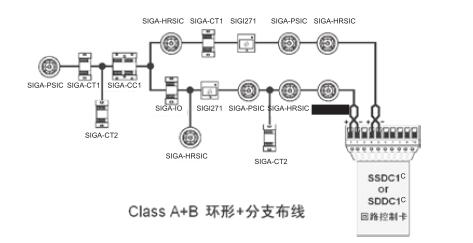

混合形（CLASSA+CLASSB）

在1個環形線路上同時可布置多個分支行線路

每個回路只能采用1個環

每個回路的分支數不能超過124個（但可以多重分支）

EST3智能火災報警控制器

四、EST3智能火災報警控制器內部配置

EST3火災報警控制器（聯動型）有多種不同尺寸的機箱供用戶選擇。除蓄電池外，全部安裝在標準19”軌道式機架3-CHAS7上。多線聯動控制卡。、總線聯動控制卡、消防電話等都可安裝在同一控制器的機箱內

五、EST3智能火災報警控制器主要技術特點

1.模塊化程度高

2.智能化程度高

3.網絡生命力強

4.擴展方便

5.便于安裝

6.方便調試、易于維護和管理
