博康BK2100-PZFD氣體滅火控制盤(風電專用)
時間：2018-10-15 10:31:16 品牌：
![[!--oldtitle--]](/d/file/qitimiehuo/2018-10-15/a72eadf3eed1a8b79d566443d70bfb9f.jpg)
一、BK2100-PZFD氣體滅火控制盤(風電專用)概述
1、BK2100-PZFD氣體滅火控制盤是針對風電消防行業而定制開發的多功能報警控制裝置，BK2100-PZFD控制盤具有火災報警、打閥控制、遠程通訊、遠程控制等功能。
2、博康BK2100-PZFD控制盤接收吸氣式感煙火災探測器的預警、行動、火警1、火警2、故障信號；一氧化碳氣體探測器；感溫、感煙火災探測器；火焰探測器報警信號，同時接收滅火設備上壓力傳感器4-20mA輸入信號。控制盤面板上具有緊急啟停按鈕可對滅火裝置進行啟動和停止操作。
3、BK2100-PZFD氣體滅火控制盤具有自動和手動兩種工作方式，在自動方式下，控制盤接收到火警2和一氧化碳氣體探測器的報警信號后，控制發電倉內三組百葉窗動作，經延時后，控制盤輸出打閥信號啟動兩組氣體鋼瓶實施滅火。在手動方式下，發生火災時，控制盤只發出火災報警信號而不產生聯動，由值班人員確認火警后，按下控制盤上的緊急啟動按鍵或現場的緊急啟動按鈕，經延時啟動滅火裝置滅火。滅火延時時間0-10S可調。無論在手動/自動滅火狀態下，在滅火啟動延時過程中，按下控制盤面板上停止按鈕，可立即停止氣體的噴放。在復位之前應將控制盤停止按鈕狀態恢復到原始狀態。
4、BK2100-PZFD帶有RS-485通訊功能，可實現信息上傳，上位機可對本機進行遠程監控。
二、BK2100-PZFD氣體滅火控制盤主要技術指標
型號：BK2100-PZFD
工作溫度：-20℃～70℃
相對濕度：≤95%無凝露
主電源：AC220V50Hz
備用電源：DC12V/4.5Ah×2免維護蓄電池
氣體噴放控制輸出：24VDC，3A
整機功耗：監視<10W
滅火延時時間：0-10S
三、BK2100-PZFD氣體滅火控制盤特點
●BK2100-PZFD控制盤集火災報警、聯動控制、滅火驅動、線路檢測、遠程通訊、遠程控制多功能為一體。
●具有手/自動兩種啟動方式。
●可存儲各種信息1000條。
●具有多組繼電器輸出接口。
●滅火延遲時間可設定。
●BK2100-PZFD具有火災探測器、聯動設備、滅火設備啟動、反饋線路自診斷功能。
四、BK2100-PZFD氣體滅火控制盤應用場所
BK2100-PZFD氣體滅火控制盤適合于風力發電設備、通訊基站及其它需要滅火的無人值守的場所。

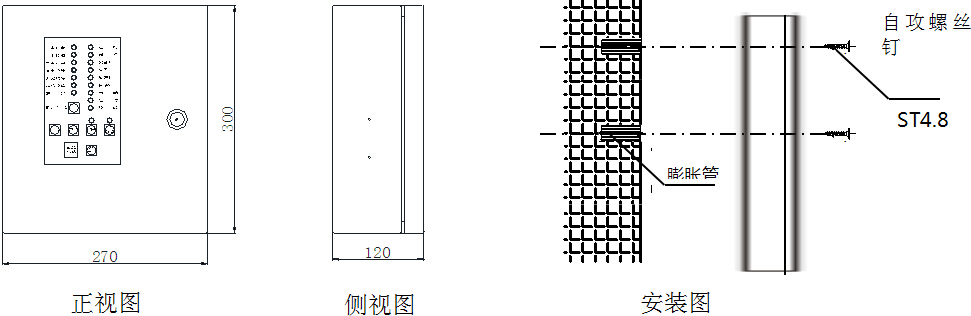

五、BK2100-PZFD氣體滅火控制盤外形尺寸圖及安裝圖
BK2100-PZFD氣體滅火控制盤外形尺寸圖及安裝圖

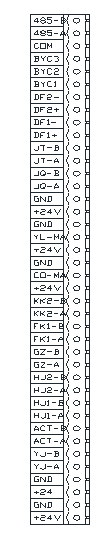

六、BK2100-PZFD氣體滅火控制盤系統接線圖
| 端子號 | 端子說明 | 外接設備 |
| 1.(+24V) | +24V輸出 | 吸氣式探測器 |
| 2.(GND) | GND | |
| 3.(+24) | +24V輸入 | |
| 4.(GND) | GND | |
| 5，6.(YJ-A,YJ-B) | 預警繼電器接點 | 吸氣式探測器 |
| 7,8.(ACT-A,ACT-B) | 行動繼電器接點 | |
| 9,10.(HJ1-A,HJ1-B) | 火警1繼電器接點 | |
| 11,12.(HJ2-A,HJ2-B) | 火警2繼電器接點 | |
| 13,14.(GZ-A,GZ-B) | 故障繼電器接點 | |
| 15，16.(FK1-A,FK1-B) | 1路閥反饋接點 | 1號氣瓶 |
| 17,18.(FK2-A,FK2-B) | 2路閥反饋接點 | 2號氣瓶 |
| 19.(+24V) +24VDC輸出 | 一氧化碳探測器 | 一氧化碳探測器 |
| 20.(CO-MA) | 4-20MA輸入 | |
| 21.(GND) GND) | GND | |
| 22.(+24V) +24VDC輸出 | +24VDC輸出 | 壓力變送器 |
| 23.(YL-MA) | 4-20MA輸入 | |
| 24.(GND) GND | GND | |
| 25.(+24V) +24VDC輸出 | +24VDC輸出 | 緊急啟停按鈕 |
| 26.(GND) GND | GND | |
| 27,28.(JQ-A,JQ-B) | 啟動接點 | |
| 29，30.(JT-A,JT-B) | 停止接點 | |
| 31.(DF1+) | 啟動“+” | 1號氣瓶 |
| 32.(DF1-) | 啟動“-” | |
| 33.(DF2+) | 啟動“+” | 2號氣瓶 |
| 34.(DF2-) | 啟動“-” | |
| 35.(BYC1) | 啟動“+” | 1號百葉窗 |
| 36.(BYC2) | 啟動“+” | 2號百葉窗 |
| 37.(BYC3) | 啟動“+” | 3號百葉窗 |
| 38.(COM) | 公共“-” | 1、2、3百葉窗 |
| 39.(485-A) | RS485-A | 遠控制中心 |
| 40.(485-B) | RS485-B |
備注:與BK2100-PZFD控制盤連接的現場設備吸氣式感煙探測器繼電器接點、緊急啟停按鈕接點、電磁閥啟動閥線、反饋信號接點在其端子上需加終點電阻。
