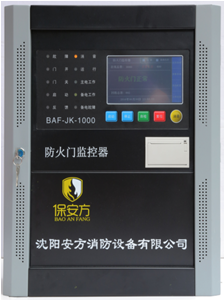

保安方BAF-JK-1000防火門監控器
時間：2018-10-19 13:51:09 品牌：
![[!--oldtitle--]](/d/file/fanghuomen/2018-10-19/6530f2950a7676e5cc1b26f1bf0ca30c.jpg)
BAF-JK-1000防火門監控器，是保安方開發、生產的智能防火門監控系統的主控制器，可連接保安方的防火門監控模塊、防火門門磁開關等模塊。監控器采用彩色漢字液晶顯示屏，所有功能操作以及聯動控制，都通過菜單方式操作運行，從而使設備運行安全、可靠，操作靈活方便。
二、BAF-JK-1000防火門監控器參數| 型號 | BAF-JK-1000 |
| 負 載 數 | 4回路，每回路252點 |
| 主電源 | AC220V ，50Hz |
| 備用電源 | DC24V 12Ah免維護 |
| 工作環境溫度 | 0℃～40℃ |
| 貯存環境溫度 | -20℃～+70℃ |
| 相對濕度 | ≤ 95% RH （40℃） |
| 配接設備 |
防火門監控模塊 |
| 防火門門磁開關 |
主機狀態顯示共有10個指示燈：
•【啟動】燈：主機向防火門控制模塊發出啟動命令時亮。
•【故障】燈：系統中任一防火門故障或者主機存在故障時亮。
•【反饋】燈：系統中任一受控設備存在反饋時亮。
•【運行】燈：系統運行正常時，閃亮。
•【主電工作】燈：主電源工作時亮。
•【備電工作】燈：主電源故障，備電源工作時亮。
•【備電故障】燈：備電發生故障時亮。
•【消音】燈：報警或者故障時按一次消音鍵，該燈亮，聲音關閉。
•【門開】燈：系統中常閉防火門打開時亮。
•【門關】燈：系統中常開防火門閉合時亮。
2、液晶顯示部分
（1）實時顯示各種故障、動作以防火門狀態信息。
（2）顯示主機操作提示和操作菜單。
（3）觸摸屏，配合鍵盤實現各項功能操作。
3、鍵盤操作部分
共5個按鍵，與觸摸屏配合完成主機具有的各項功能操作。
【自檢】鍵：設定主機進入自檢模式。
【復位】鍵：設定主機復位一次，所有回路板一起復位一次。
【消音】鍵：關閉當前故障聲或火警聲。
【啟動】鍵：關閉指定防火門監控模塊輸出，實現獨立控制防火門狀態。
【停止】鍵：打開防火門監控模塊輸出。

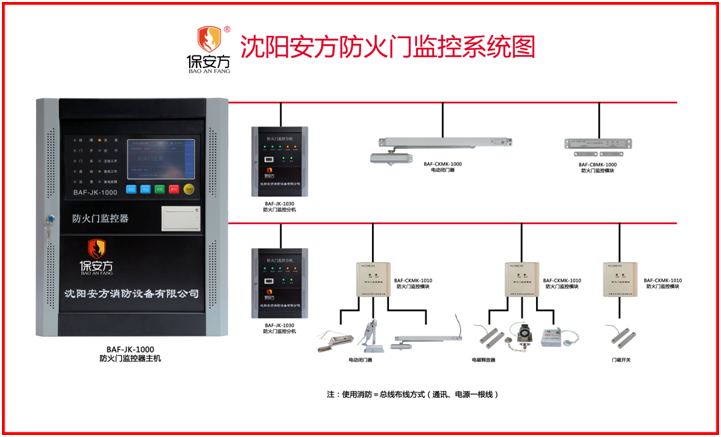

四、BAF-JK-1000防火門監控器系統圖
